3-Ring Release System jedan je od ključnih sigurnosnih mehanizama padobranske opreme
3-Ring sustav: povijest, konstrukcija i mehanika odbacivanja glavnog padobrana
Troprsteni sustav (3-Ring Release System) jedan je od ključnih sigurnosnih mehanizama suvremene padobranske opreme. Omogućuje padobrancu da u slučaju neispravnosti glavnog padobrana - otkaz padobrana (engl. parachute malfunction) odvoji glavno krilo padobrana od sustava veza, čak i kada je ono pod velikim opterećenjem.
Sustav je razvio američki konstruktor padobranske opreme Bill Booth krajem 1970-ih. Njegova je osnovna inovacija primjena jednostavnog mehaničkog sklopa koji omogućuje da se veliko opterećenje koje prenose slobodni krajevi glavnog padobrana (risers) kontrolira relativno malom silom na mehanizmu za otpuštanje odnosno odbacivanje (engl. parachute catuway).
Iako su se tijekom godina pojavile različite izvedbe i dimenzije, osnovni princip rada ostao je isti: tri međusobno povezana prstena, tekstilna petljica za zaključavanje i teflonski kabel za otpuštanje.
1. Povijest: izum Billa Bootha
Bill Booth, osnivač tvrtke Relative Workshop, danas poznate kao United Parachute Technologies (UPT), izumio je 3-Ring sustav 1976. godine.
Prije njegova izuma padobranci su koristili druge mehanizme, uključujući Capewellove sustave, koji su zahtijevali drukčije postupke otpuštanja.
Boothov sustav omogućio je otpuštanje obaju slobodnih krajeva glavnog padobrana povlačenjem jedne ručice.
Konstrukcija se pokazala dovoljno jednostavnom i pouzdanom da je postala standard u sportskom padobranstvu. Izvorna izvedba s velikim prstenovima kasnije je nadopunjena manjim sustavom, poznatim kao Mini 3-Ring.
2. Konstrukcija i osnovni dijelovi

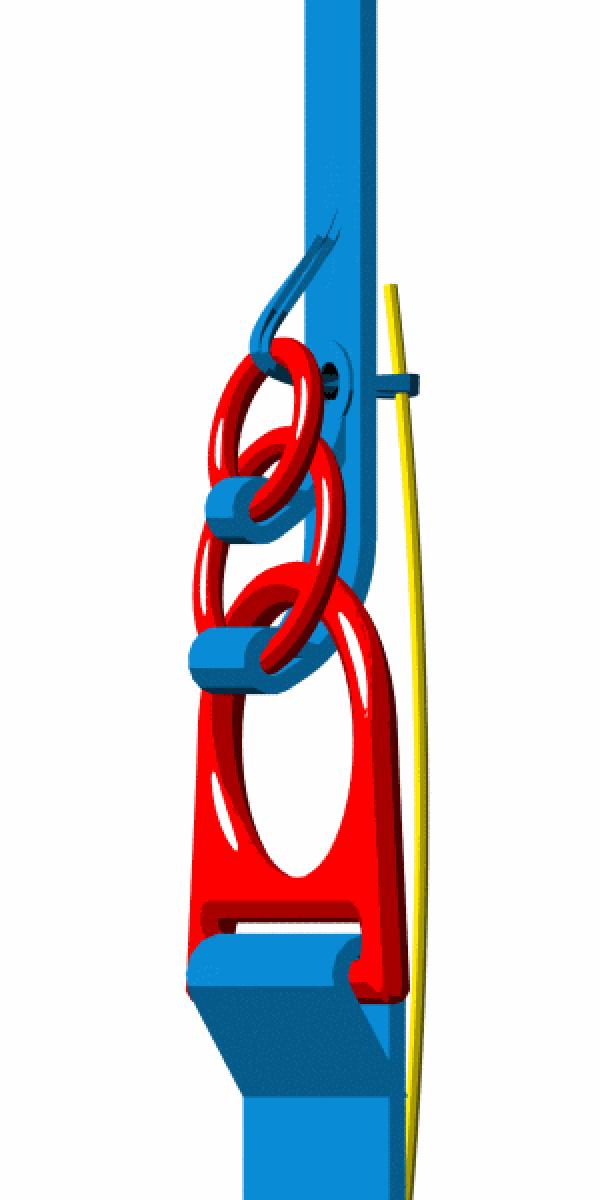

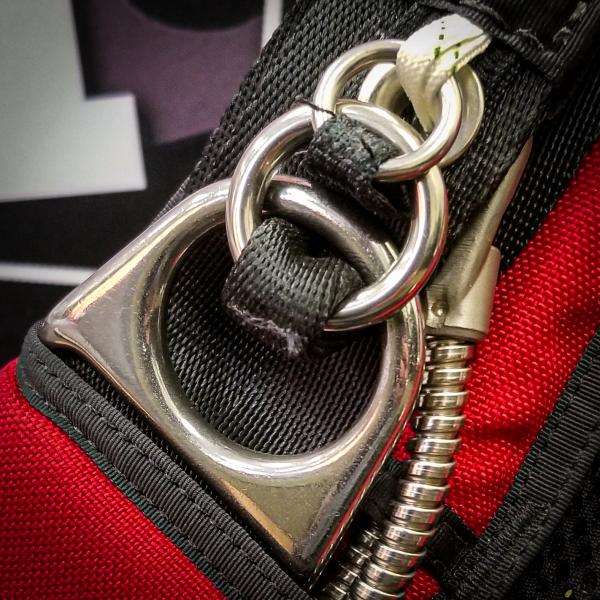

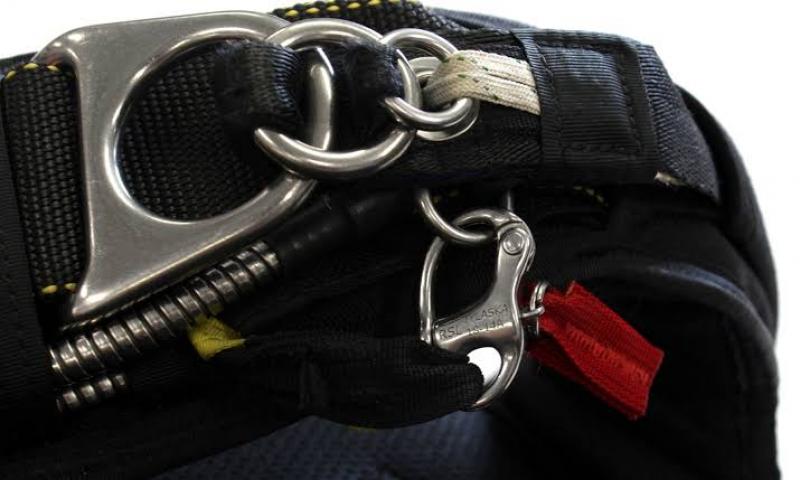

Svaki 3-Ring sklop sastoji se od triju metalnih prstenova različitih veličina. Najveći je pričvršćen na sustav veza padobranca, a srednji i najmanji na slobodni kraj glavnog padobrana.

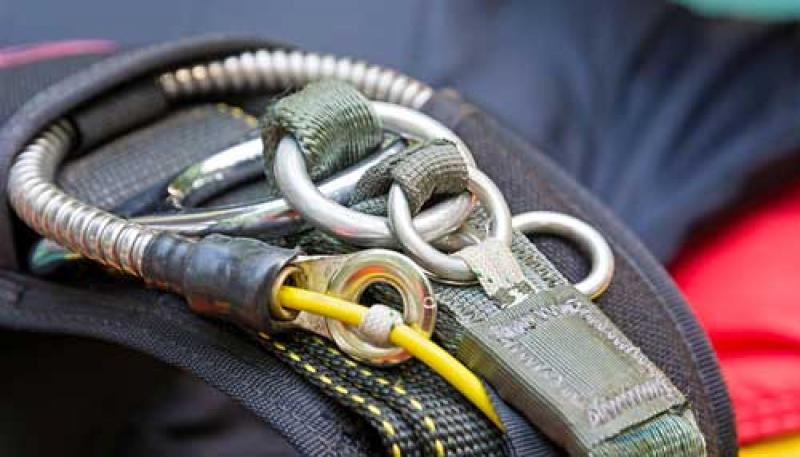

Srednji prsten prolazi kroz najveći, a najmanji kroz srednji. Bijela tekstilna petljica prolazi kroz najmanji prsten i metalnu ušicu na slobodnom kraju te je osigurana kabelom povezanim s ručkom za otpuštanje.
Povlačenjem ručke kabel izlazi iz omče. Time se oslobađa najmanji prsten, zatim srednji, a slobodni kraj odvaja se od sustava veza.
3. Kako funkcionira raspodjela opterećenja?
Osnovni princip 3-Ring sustava jest mehanička prednost poluga. Prstenovi nisu samo spojni elementi: zahvaljujući geometriji prstenova, opterećenje koje prenosi glavni padobran postupno se smanjuje kroz sustav, tako da na petljicu za zaključavanje djeluje tek mali dio ukupne sile.
Prema tehničkom priručniku proizvođača Relative Workshop za Tandem Vector 2, pojedini stupnjevi sustava ostvaruju približno deseterostruku mehaničku prednost. Priručnik navodi primjer u kojem se opterećenje od 450 kg na velikom prstenu smanjuje na približno 4 kg na bijeloj petljici.
Primjer prijenosa sile
Pojednostavljeni primjer iz priručnika Vector 2; nije univerzalna vrijednost za sve izvedbe.
| Dio sustava | Opterećenje |
|---|---|
| Veliki prsten | 453,6 kgf |
| Bijela petljica za zaključavanje | 4,54 kgf |
Ukupna mehanička prednost: približno 100:1.
To znači da se u ovom primjeru opterećenje od približno 454 kgf na velikom prstenu smanjuje na samo 4,54 kgf na omči za zaključavanje.
Vrijednosti su izražene u kilogramima sile (kgf), a ne kilogramima mase.
Važno je razlikovati opterećenje petljice od sile potrebne za povlačenje ručke. Potrebna sila za otpuštanje ovisi i o trenju kabela, stanju njegovih vodilica, geometriji prstenova, stanju tekstilnih dijelova te stvarnom opterećenju padobrana.

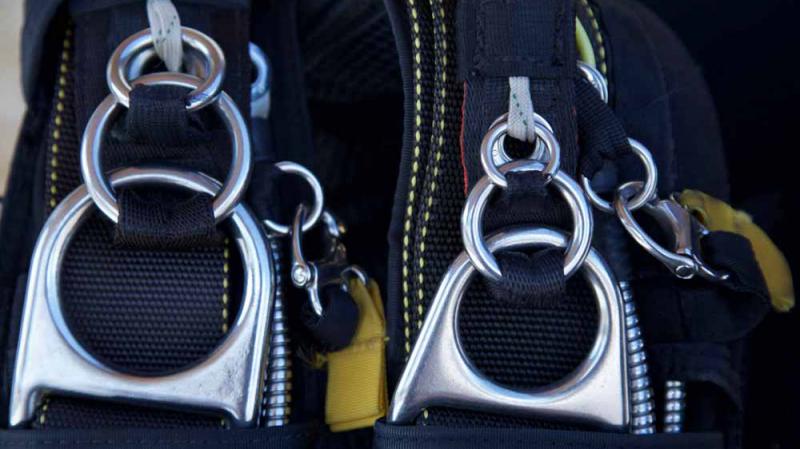

4. Veliki i Mini 3-Ring sustav
Large 3-Ring: Izvorna izvedba s većim prstenovima, najčešće u kombinaciji sa slobodnim krajevima Type 8.
Mini 3-Ring: Kompaktnija izvedba s manjim prstenovima, najčešće u kombinaciji sa slobodnim krajevima Type 17.
| Karakteristika | Large | Mini |
|---|---|---|
| Uobičajeni tip trake | Type 8 | Type 17 |
| Nominalna širina trake | 1¾″ (44,5 mm) | 1″ (25,4 mm) |
| Veličina prstenova | Veći | Manji |
| Mehanička prednost | U pravilu veća | U pravilu manja |
| Konstrukcija | Izvorna | Kompaktnija |
Veći prstenovi pružaju veću mehaničku prednost zahvaljujući svojoj geometriji. Zato se veliki prstenovi koriste i u sustavima predviđenima za veća opterećenja. Međutim, veličina prstenova nije jedini čimbenik: njihovi međusobni položaji, duljina petljice i konstrukcija slobodnih krajeva također utječu na rad mehanizma.
5. Održavanje i sigurnost
Ispravan rad 3-Ring sustava ovisi o stanju svih njegovih dijelova. Tekstilni elementi mogu s vremenom poprimiti oblik u kojem su dugo bili opterećeni, dok nečistoća, korozija i oštećenja mogu otežati slobodno odvajanje prstenova.
Zbog toga proizvođači propisuju periodično rastavljanje, savijanje tekstilnih dijelova, pregled prstenova, omči (petljica) i kabela te njihovo održavanje. Konkretni intervali i postupci razlikuju se ovisno o proizvođaču i modelu.
3-Ring sustav ne smije se proizvoljno modificirati. Zamjena prstenova, omči - petljica, kabela ili slobodnih krajeva nekompatibilnim dijelovima može promijeniti njegovu mehaničku prednost i pouzdanost odvajanja (odbacivanja).
Zaključak
Izum Billa Bootha iz 1976. godine omogućio je pouzdano odvajanje glavnog padobrana pod opterećenjem uz relativno malu silu potrebnu za aktiviranje mehanizma.
Razlika između velikih i mini prstenova nije samo u njihovim dimenzijama nego i u mehaničkoj prednosti koju ostvaruju. Upravo je razumijevanje prijenosa sile, uz pravilno sastavljanje, pregled i održavanje, važno za sigurno korištenje ovog sustava.
Tehnički izvori:
UPT – Tandem Vector 2 Owner's Manual i Relative Workshop – Vector 3 Owner's Manual
Autor: Angelo Vuletić (instruktor padobranstva, senior rigger)
